       一、电机在额定转速以上运行

　　弱磁运行

　　通常情况下，对于额定频率为50Hz的异步电机而言，在变频驱动时，可以按电机的转速分为恒转矩调速和恒功率调速两种模式：

       a.恒转矩调速段，额定转速以下（50Hz以下）

       b.恒功率调速段，电机弱磁运行，额定转速以上（50Hz以上）

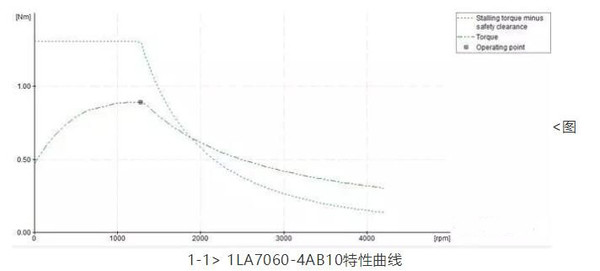

　　在恒功率调速段，随着电机转速上升，输出转矩会下降，输出功率不变，以1LA7060-4AB10为例，电机的特性曲线如下：

      87Hz运行

　　一般情况下，功率在45kW以下的西门子异步电机可以适用87Hz应用。电机可以在不弱磁的情况下，在额定转速以上运行（变频器输出到87Hz）。以1LA7060-4AB10为例：

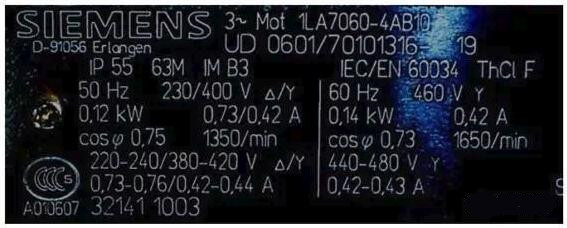

       <图1-2> 1LA7060-4AB10电机铭牌

　　电机参数如下：

      230V 角形/ 50Hz，0.73A， 0.12kW， 1350rpm，功率因数0.75

      400V 星形/ 50Hz，0.42A， 0.12kW， 1350rpm，功率因数0.75

　　以G120变频器为例，在STARTER软件中配置电机87Hz应用如下：

       电机绕组必须使用角形接法

　　输入角形接法的额定电机参数，并勾选87Hz运行（如图1-3）

　　配置完成后，可在p0133参数中确认。

  　 二、87Hz运行探讨

　　那么，为什么电机可以不弱磁，87Hz运行，并且电机绕组需要使用角形接法呢？下文对此做一个简单的探讨：

　　电机的定子电压

　　众所周知，交流电机运行时，电机中会形成旋转磁场，产生电磁力，驱动电机旋转。同时，旋转的磁场在定子绕组上产生感应电动势E。电动势E的大小与磁通量Φ和磁场的旋转速度n满足一下关系：

　　在忽略绕组压降的情况下，电机绕组上的相电压等于电机的反电势。

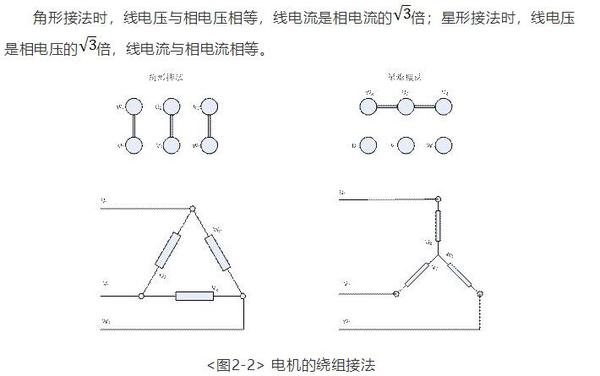

　　电机在不同的绕组接法时，相电压与线电压对应关系

      87Hz应用，电机绕组角形接法

　　以1LA7060-4AB10为例，87Hz运行时：

　　如果电机仍然使用星型接法，电机不弱磁运行到87Hz时，要求变频器的输出电压为690V。对于实际应用来说，一般变频器供电电网电压已经固定，变频器无法输出690V电压；此外，1LA7060-4AB10电机也无法在690V电压下运行。

　　如果将电机绕组改为角形接法，电机不弱磁运行到87Hz，根据前述内容，此时要求变频器输出的电压为400V。变频器可在原供电电网下运行，只需满足角形接法时的额定电流要求即可。

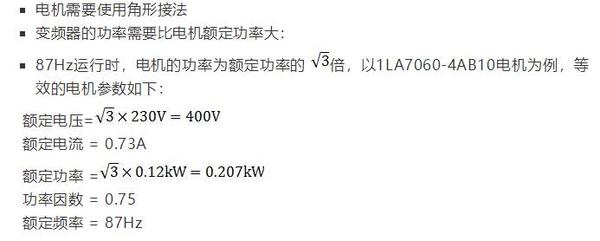

       87Hz应用注意事项：
